أساسيات التصميم الهيدروليكي لأنظمة الضخ
منحنى مقاومة النظام
منحنى مقاومة النظام (System Curve) يمثل العلاقة بين التدفق والضاغط المطلوب للتغلب على مقاومة النظام الهيدروليكي. يتكون من جزأين: الضاغط الساكن والخسائر الديناميكية.
المعادلة الأساسية: H_sys = H_static + H_friction
- الضاغط الساكن (H_static): فرق الارتفاع بين نقطة السحب ونقطة التسليم، مضافاً إليه أي فرق ضغط بين الخزانين. هذا الجزء ثابت ولا يعتمد على التدفق.
- خسائر الاحتكاك (H_friction): خسائر الطاقة الناتجة عن احتكاك السائل بجدران الأنبوب والمقاومة في الصمامات والأكواع. هذا الجزء يتناسب تقريباً مع مربع التدفق:
H_f ∝ Q²
اختيار قطر الأنبوب المناسب
يعتمد اختيار قطر الأنبوب على تحقيق التوازن بين التكلفة الأولية (أنابيب أكبر = تكلفة أعلى) وتكلفة التشغيل (أنابيب أصغر = خسائر أكثر = طاقة أكثر).
القاعدة العملية: اختر القطر الذي يحقق سرعة تدفق بين 1.5 — 3.0 m/s لأنبوب الدفع، و 0.5 — 1.5 m/s لأنبوب السحب.
العلاقة بين التدفق والقطر والسرعة: Q = v × A = v × π(D/2)²
يمكن حساب القطر المطلوب لسرعة معينة: D = √(4Q / πv)
سرعة التدفق المثلى
السرعة المثلى تعتمد على نوع التطبيق:
- أنبوب السحب: 0.5 — 1.5 m/s (سرعة منخفضة لتجنب التكهف)
- أنبوب الدفع: 1.5 — 3.0 m/s للأنابيب الفولاذية، 1.0 — 2.5 m/s للأنابيب البلاستيكية
- الأنابيب الرئيسية الطويلة: 1.0 — 2.0 m/s (تقليل خسائر الاحتكاك)
تجاوز 3.0 m/s يؤدي إلى ضوضاء وتآكل سريع واهتزازات. السرعة أقل من 0.5 m/s قد تسبب ترسب المواد الصلبة. استخدم حاسبة الضاغط الكلي لمشاهدة مؤشر السرعة.
حساب خسائر الاحتكاك
تُحسب خسائر الاحتكاك في الأنبوب المستقيم بمعادلة دارسي-وايزباخ:
h_f = f × (L/D) × (v²/2g)
حيث f هو معامل الاحتكاك (يُحسب من معادلة كولبروك-وايت)، L طول الأنبوب، D القطر، v السرعة، و g تسارع الجاذبية.
بالإضافة لخسائر الأنبوب المستقيم، يجب حساب الخسائر الموضعية في الصمامات والأكواع والمحابس: h_j = ζ × v²/2g حيث ζ هو معامل الخسارة للملحق.
استخدم حاسبة خسائر الأنابيب لحساب هذه الخسائر بدقة.

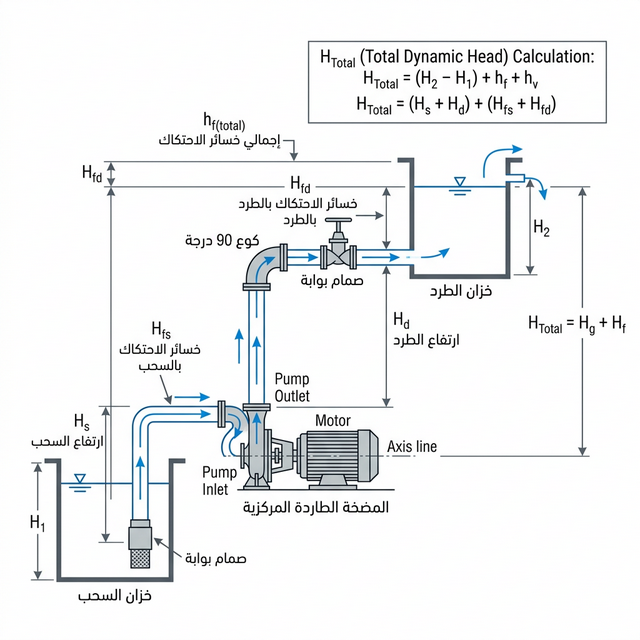

خطوات التصميم الهيدروليكي
- تحديد التدفق المطلوب (Q): بناءً على احتياجات النظام (استهلاك المياه، المعالجة الصناعية، إلخ)
- حساب الضاغط الساكن: قياس فرق المنسوب بين نقطة السحب ونقطة التسليم
- اختيار قطر الأنابيب: استناداً لسرعة التدفق المثلى
- حساب خسائر الاحتكاك: مجموع الخسائر في الأنابيب والملحقات
- حساب الضاغط الكلي: H_total = H_static + H_friction
- اختيار المضخة: باستخدام المطابقة الذكية
- التحقق من NPSH: التأكد من أن NPSHa > NPSHr + هامش أمان
الأسئلة الشائعة
ما الفرق بين الأنبوب Schedule 40 و Schedule 80؟
الرقم يشير إلى سُمك جدار الأنبوب. Schedule 80 أسمك جداراً وبالتالي يتحمل ضغطاً أعلى، لكن القطر الداخلي أصغر. للتطبيقات العادية (ضغط ≤ 10 بار)، Schedule 40 كافٍ.
كيف أقلل خسائر الاحتكاك في النظام؟
أربع طرق رئيسية: (1) زيادة قطر الأنبوب (الأكثر فعالية)، (2) تقليل عدد الأكواع والصمامات، (3) استخدام أنابيب ملساء (PVC/HDPE بدلاً من حديد مجلفن)، (4) تقصير مسار الأنبوب قدر الإمكان.
اعتبارات التصميم الهيدروليكي في الشرق الأوسط
بيئة الشرق الأوسط تفرض تحديات فريدة على التصميم الهيدروليكي. يجب مراعاة هذه العوامل في كل مشروع:
تأثير ارتفاع درجة حرارة المياه
في صيف الخليج (يونيو-سبتمبر) قد تصل درجة حرارة المياه إلى 40-45°C في الخزانات غير المعزولة. هذا يؤثر على:
| الخاصية | عند 20°C | عند 40°C | التأثير على التصميم |
|---|---|---|---|
| اللزوجة الديناميكية μ | 1.003 × 10⁻³ Pa·s | 0.653 × 10⁻³ Pa·s | Re أعلى → احتكاك مختلف |
| ضغط البخار Pv | 2.34 kPa | 7.38 kPa | NPSHa أقل بـ 0.5 م |
| الكثافة ρ | 998 kg/m³ | 992 kg/m³ | تأثير بسيط على القدرة |
نصيحة: عند تصميم أنظمة في الخليج، استخدم درجة حرارة 40°C (وليس 20°C الافتراضية) في جميع الحسابات. استخدم جدول خصائص السوائل لاستخراج القيم الدقيقة.
المياه الجوفية عالية الملوحة
في كثير من مناطق الخليج والشرق الأوسط، المياه الجوفية مالحة (TDS 2,000-10,000 ppm). التصميم الهيدروليكي يجب أن يأخذ في الاعتبار:
- كثافة أعلى: ماء بملوحة 10,000 ppm → ρ ≈ 1007 kg/m³ (فرق بسيط لكن يؤثر على القدرة)
- تآكل الأنابيب: HDPE PE100 أو GRP للمسافات الطويلة — تجنب الفولاذ الكربوني غير المبطن
- ترسبات الكالسيوم: المياه الجوفية العسرة تترسب داخل الأنابيب → خشونة تزداد مع الزمن → أضف هامش 15-20% للخسائر
اختيار مواد الأنابيب في المنطقة
| المادة | التطبيق الشائع في الخليج | المعيار |
|---|---|---|
| GRP (فايبرغلاس) | نقل مياه بأقطار كبيرة (DN300+) | BS EN 1796 / AWWA C950 |
| HDPE PE100 | شبكات الري والصرف الصحي | ISO 4427 / DIN 8074 |
| DICL (حديد مرن مبطن) | شبكات مياه الشرب البلدية | BS EN 545 / ISO 2531 |
| SS316L | أنظمة التحلية والتبريد | ASTM A312 |
